การติดตั้งสายอากาศ End-Fed Half-Wave (EFHW): รูปแบบการขึงกับการแพร่กระจายคลื่น

สายอากาศแบบ End-Fed Half-Wave (EFHW) คือสายอากาศที่มีความยาวทางไฟฟ้าเท่ากับครึ่งคลื่น (1/2​λ) โดยมีการป้อนสัญญาณที่ปลายด้านหนึ่งผ่านวงจรปรับความต้านทาน (Matching Network) เช่น Unun 49:1 หรือ 64:1 แม้ตัวสายแผ่กระจายคลื่นจะเป็นเส้นลวดเส้นเดียวกัน แต่ “ลักษณะการขึง” ที่แตกต่างกันส่งผลอย่างมีนัยสำคัญต่อมุมการแผ่กระจายคลื่น (Take-off Angle) และทิศทางของสัญญาณ (Directivity) ดังนี้

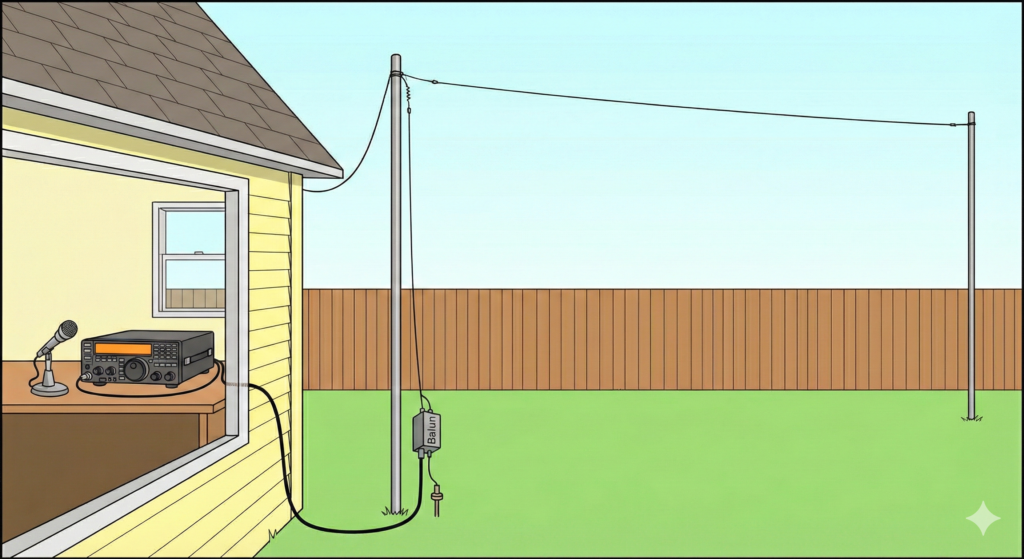

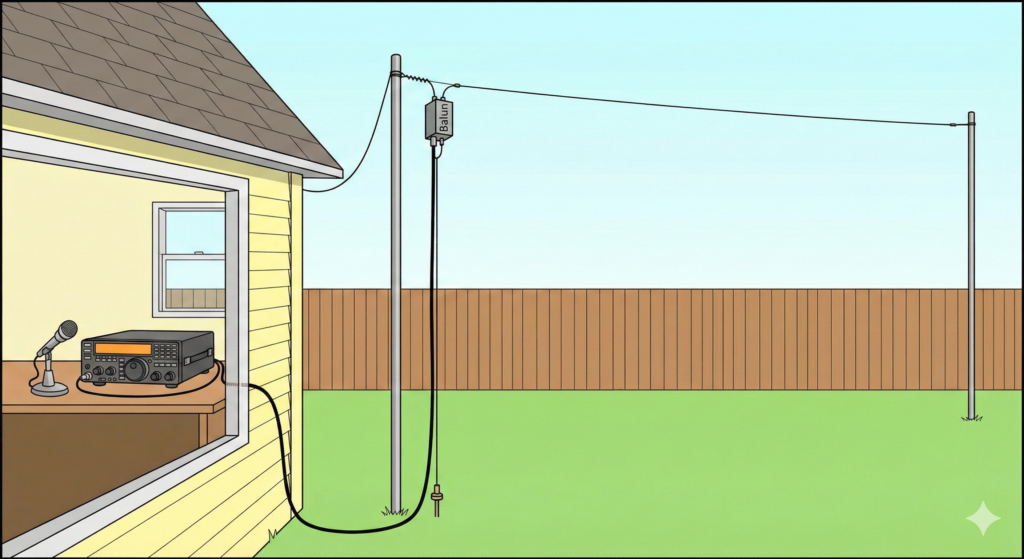

1. การขึงแนวนอนขนานพื้น (Horizontal Configuration)

เป็นการขึงลวดแผ่กระจายคลื่นให้ขนานไปกับพื้นดินตลอดทั้งเส้น

  • ลักษณะทางเทคนิค: ให้การแพร่กระจายคลื่นแบบ Horizontal Polarization
  • มุมการแผ่กระจายคลื่น: ขึ้นอยู่กับความสูงจากพื้นดิน หากขึงสูงกว่า 0.5λ จะให้มุมที่ต่ำเหมาะสำหรับติดต่อระยะไกล (DX) แต่หากขึงต่ำ สัญญาณจะพุ่งโด่ง (NVIS) เหมาะกับการติดต่อภายในประเทศ
  • ทิศทาง: เป็นแบบ Bi-directional สัญญาณจะออกแรงในแนวตั้งฉากกับตัวสาย และมีจุดบอด (Null) ที่ปลายสายทั้งสองด้าน

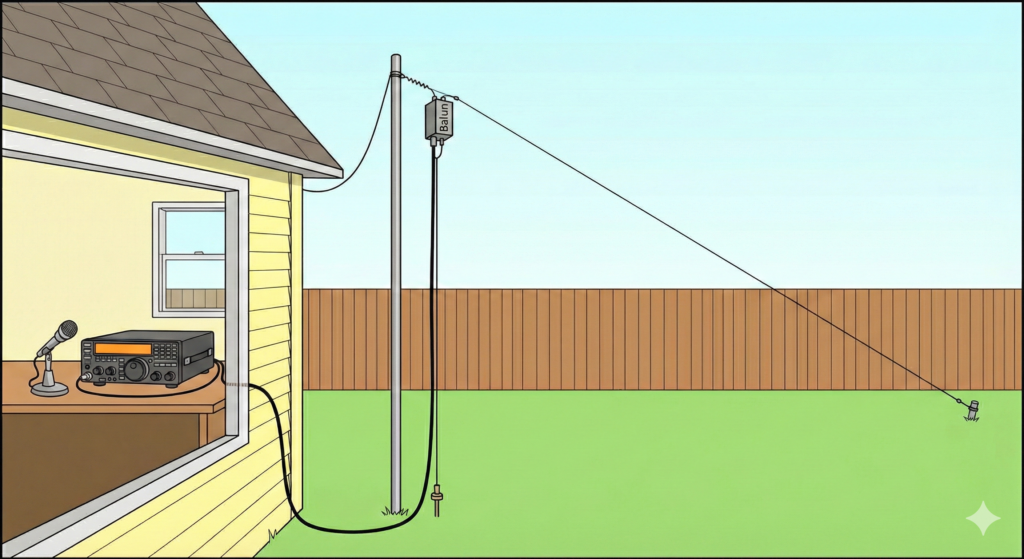

2. การขึงแบบเฉียง (Sloper Configuration)

การยึดปลายด้านหนึ่งไว้ที่สูง (เช่น ยอดเสา) และปลายอีกด้านหนึ่งอยู่ใกล้พื้นดิน

  • ลักษณะทางเทคนิค: เกิดการผสมผสานระหว่าง Vertical และ Horizontal Polarization
  • มุมการแผ่กระจายคลื่น: ให้มุมที่ค่อนข้างต่ำกว่าแบบแนวนอนในระดับความสูงเฉลี่ยที่เท่ากัน
  • ทิศทาง: มีลักษณะกึ่งทิศทาง (Semi-directional) โดยสัญญาณจะแรงไปในทิศทางที่ปลายสายชี้ลงดินเล็กน้อย ทำให้เป็นรูปแบบที่นิยมมากสำหรับนักวิทยุที่มีพื้นที่จำกัดแต่ต้องการประสิทธิภาพด้าน DX

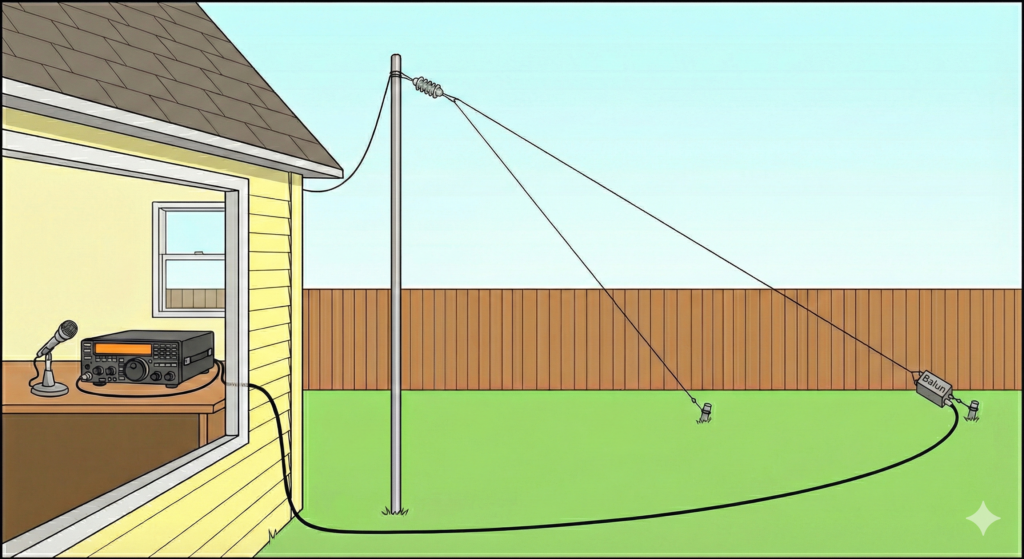

3. การขึงรูปตัว V คว่ำ (Inverted V Configuration)

ใช้เสาค้ำยันที่จุดกึ่งกลางและปล่อยปลายสายทั้งสองด้านลาดเอียงลง

  • ลักษณะทางเทคนิค: ลดทอนจุดบอดที่ปลายสาย (Null) ทำให้การรับ-ส่งมีความครอบคลุมมากขึ้น
  • ทิศทาง: ค่อนข้างจะเป็น Omni-directional (รอบตัว) มากกว่าแบบแนวนอนตรง
  • ข้อดี: ใช้พื้นที่น้อยกว่าการขึงแนวนอน และจุดป้อนสัญญาณ (Feed point) สามารถอยู่ใกล้พื้นดินได้สะดวกต่อการซ่อมบำรุง

4. การขึงรูปตัว L กลับด้าน (Inverted L Configuration)

สายอากาศจะถูกดึงขึ้นในแนวตั้งก่อนจะหักเลี้ยวไปในแนวนอน

  • ลักษณะทางเทคนิค: ส่วนแนวตั้งจะทำหน้าที่แผ่กระจายคลื่นในมุมต่ำ (Vertical Component) ซึ่งยอดเยี่ยมสำหรับการติดต่อทางไกล
  • การใช้งาน: เป็นรูปแบบที่ทรงประสิทธิภาพที่สุดสำหรับผู้ที่มีพื้นที่จำกัดแต่มีโครงสร้างในแนวตั้ง (เช่น ตึกหรือต้นไม้สูง)
  • ทิศทาง: สัญญาณจะออกรอบตัวในส่วนแนวตั้ง และมีทิศทางในส่วนแนวนอนผสมผสานกัน

5. การขึงแนวตั้ง (Vertical Configuration)

การแขวนสายอากาศลงมาจากจุดสูงในแนวดิ่งเพียงอย่างเดียว

  • ลักษณะทางเทคนิค: ให้การแพร่กระจายคลื่นแบบ Vertical Polarization 100%
  • มุมการแผ่กระจายคลื่น: ให้มุม Take-off Angle ที่ต่ำที่สุดในบรรดาทุกรูปแบบ (โดยเฉลี่ย 10-25 องศา)
  • เหมาะสำหรับ: การติดต่อข้ามทวีป (DX) แต่อาจมีความไวต่อสัญญาณรบกวน (Noise) ในย่านชุมชนสูงกว่าแบบแนวนอน

6. การขึงรูปตัว V หงาย (Upright V / Vee Configuration)

ลักษณะการขึงแบบนี้จะตรงข้ามกับ Inverted V โดยจุดต่ำสุดจะอยู่ที่เสาค้ำยันตรงกลาง หรือจุดยึดโยงตรงกลาง และปล่อยให้ปลายทั้งสองด้าน (รวมถึงด้านที่ป้อนสัญญาณ) เชิดสูงขึ้นไปยึดกับเสาสูงหรือต้นไม้

  • ลักษณะทางเทคนิค: การขึงแบบนี้ส่งผลให้เกิดการเปลี่ยนแปลงของ Feedpoint Impedance อย่างมีนัยสำคัญ เนื่องจากความใกล้ชิดของส่วนที่มีกระแสสูงสุด (Current Peak) กับพื้นดิน
  • มุมการแผ่กระจายคลื่น: มักให้มุมที่ค่อนข้างสูง (High Take-off Angle) เหมาะสำหรับการติดต่อในลักษณะ NVIS (Near Vertical Incidence Skywave) เพื่อการสื่อสารภายในประเทศหรือภูมิภาคที่ระยะทางไม่เกิน 400-600 กิโลเมตร
  • ทิศทาง: รูปแบบการแพร่กระจายคลื่นจะค่อนข้างกว้างและมีความเป็น Omni-directional สูงกว่าแบบแนวนอนมาตรฐาน

ภาพประกอบ จาก Ai กรุณาตรวจสอบอีกครั้ง

📊 ตารางสรุปเปรียบเทียบเชิงสมรรถนะ

รูปแบบการขึงมุมแผ่กระจายคลื่นระยะการติดต่อหลักทิศทางของสัญญาณ
Horizontalกลาง – สูงภูมิภาค / DXสองทิศทาง (Bi-directional)
Sloperต่ำ – กลางDX / ทั่วไปกึ่งทิศทาง (Semi-directional)
Inverted Vสูงในประเทศ / ภูมิภาคเกือบรอบตัว (Omni-directional)
V หงาย (Vee)สูงมากในประเทศ (NVIS**)รอบตัว (Omni-directional)
Inverted Lต่ำDX / ภูมิภาครอบตัว + ทิศทาง
Verticalต่ำมากDX (ข้ามทวีป)รอบตัว (Omni-directional)

** NVIS (Near Vertical Incidence Skywave) คือ เทคนิคการสื่อสารทางวิทยุในย่านความถี่สูง (HF) ที่เน้นการส่งสัญญาณให้พุ่งโด่งขึ้นไปในมุมที่เกือบจะเป็นแนวตั้ง (มุมเงยระหว่าง 70 ถึง 90 องศา) เพื่อให้ชั้นบรรยากาศไอโอโนสเฟียร์สะท้อนสัญญาณกลับลงมาครอบคลุมพื้นที่ในรัศมีใกล้ๆ รอบตัวสถานี

บทสรุป: ศิลปะแห่งการปรับแต่ง EFHW เพื่อประสิทธิภาพสูงสุด

จากการวิเคราะห์รูปแบบการขึงสายอากาศ End-Fed Half-Wave (EFHW) ในลักษณะต่างๆ จะเห็นได้ว่าสายอากาศชนิดนี้ไม่ได้เป็นเพียง “เส้นลวดเดียวที่เรียบง่าย” แต่เป็นเครื่องมือที่มีความยืดหยุ่นสูงและสามารถปรับเปลี่ยนคุณลักษณะทางไฟฟ้าตามความเหมาะสมของสภาพแวดล้อมได้ การเลือกรูปแบบการขึงที่ถูกต้องจึงเป็นกุญแจสำคัญที่ทำให้นักวิทยุสมัครเล่นสามารถดึงประสิทธิภาพสูงสุดของระบบออกมาได้

การปรับใช้ในยุค Digital Mode (FT8/FT4)

ในบริบทของการแข่งขัน (Contesting) และการล่าสถานี DX ผ่านโหมดดิจิทัล เช่น FT8 ซึ่งต้องการความเสถียรของสัญญาณในระยะไกล:

  • ลำดับความสำคัญ (Priority): การขึงแบบ Vertical หรือ Inverted L ควรเป็นทางเลือกอันดับต้นๆ เนื่องจากให้มุมการแผ่กระจายคลื่น (Take-off Angle) ที่ต่ำ ช่วยให้สัญญาณสามารถเดินทางผ่านชั้นบรรยากาศไอโอโนสเฟียร์ไปได้ไกลขึ้นด้วยจำนวนการกระดอน (Hop) ที่น้อยลง
  • ความสะอาดของสัญญาณ: การใช้โหมดดิจิทัลมีความไวต่อสัญญาณรบกวน (Noise) สูง การจัดการกับ Common Mode Current ด้วยการใช้ 1:1 Current Balun (Choke) ณ จุดป้อนสัญญาณ และการติดตั้งสายดิน (Counterpoise) ที่เหมาะสม จึงเป็นสิ่งที่ขาดไม่ได้เพื่อป้องกันไม่ให้สายนำสัญญาณกลายเป็นส่วนหนึ่งของสายอากาศ

ข้อคิดส่งท้ายสำหรับการสร้างสายอากาศ

สายอากาศที่ดีที่สุดไม่ใช่สายอากาศที่มีราคาแพงที่สุด แต่คือสายอากาศที่ “ลงตัว” กับพื้นที่และวัตถุประสงค์การใช้งาน สำหรับสถานีที่มีพื้นที่จำกัด เช่น คอนโดมิเนียม หรือสถานีพกพา (Portable) การใช้ EFHW รูปแบบ Sloper หรือ Inverted V อาจเป็นทางเลือกที่สมดุลที่สุดระหว่างความง่ายในการติดตั้งและประสิทธิภาพที่ยอมรับได้

ท้ายที่สุดแล้ว หัวใจของนักวิทยุสมัครเล่นคือการทดลอง (Experimentation) การได้ลองขึงสายอากาศในรูปแบบต่างๆ และสังเกตผลตอบรับจากระบบการรับ-ส่งสัญญาณ (เช่น ผ่าน RBN หรือ PSKReporter) จะทำให้เราเข้าใจ “พฤติกรรม” ของคลื่นวิทยุในพื้นที่ของเราได้อย่างลึกซึ้งที่สุด


เอกสารอ้างอิง (References)

  • American Radio Relay League (ARRL). (2023). The ARRL Antenna Book for Radio Communications (25th Edition). Newington, CT: ARRL.
  • AA5TB, S. Y. (n.d.). The End-Fed Half-Wave Antenna. [Online]. Available: http://www.aa5tb.com/efhw.html
  • Devoldere, J. (ON4UN). (2010). ON4UN’s Low Band DXing. Newington, CT: ARRL.
